石油化工機泵釜用機械密封的面積比與寬徑比（半徑比）和密封面壓力差的關系

    石油化工機泵釜用機械密封的面積比與寬徑比（半徑比）和密封面壓力差的關系：
    圖1-7(a)、(b)所示為某些石油化工機泵釜用機械密封的面積比與寬徑比（半徑比）和密封面壓力差的關系，在后面機械密封端面密封副的設計計算例題中會有所參考。

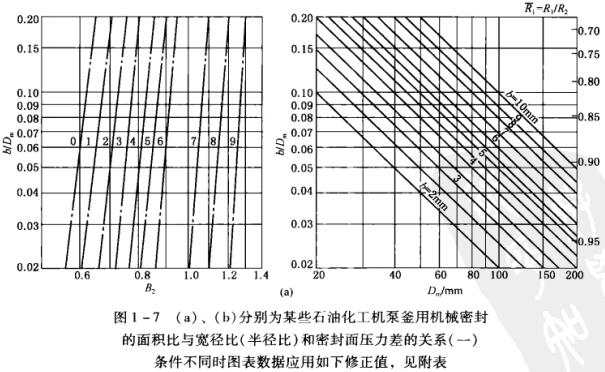

    圖1-7(a)、(b)所示分別為某些石油化工機泵釜用機械密封的面積比與寬徑比（半徑比）和密封面壓力差的關系（一）
    條件不同時圖表數據應用如下修正值，見附表

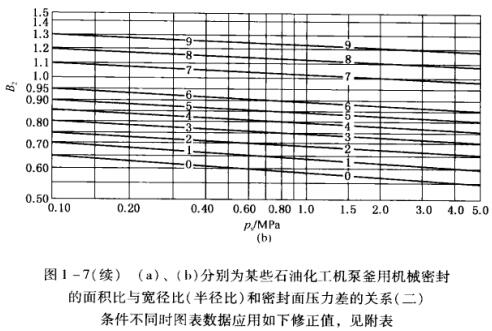

    圖1-7（續）(a)、(b)所示分別為某些石油化工機泵釜用機械密封的面積比與寬徑比（半徑比）和密封面壓力差的關系（二）
    條件不同時圖表數據應用如下修正值，見附表

    HJ92N機械密封
